HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線由M型、C型、Ω型銅導管與相配置的PVC絕緣護套、外置式集電器以及與之相對應的支架、端口、喇叭口、接頭滑座等組件組合而成。該產品以其體積小、結構緊湊、性能穩定、組合自由等特點被廣泛地應用于汽車、郵電、機械、化工、煙草、電器等行業的輸送線、檢測線作為移動供電和信號傳輸。
(C,M,Ω)型滑觸線技術規格
HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線
The series of HXPnR-M、HXPnR-C、HXPnR-Ω monople assembled busbars
型號規格
Type & spec

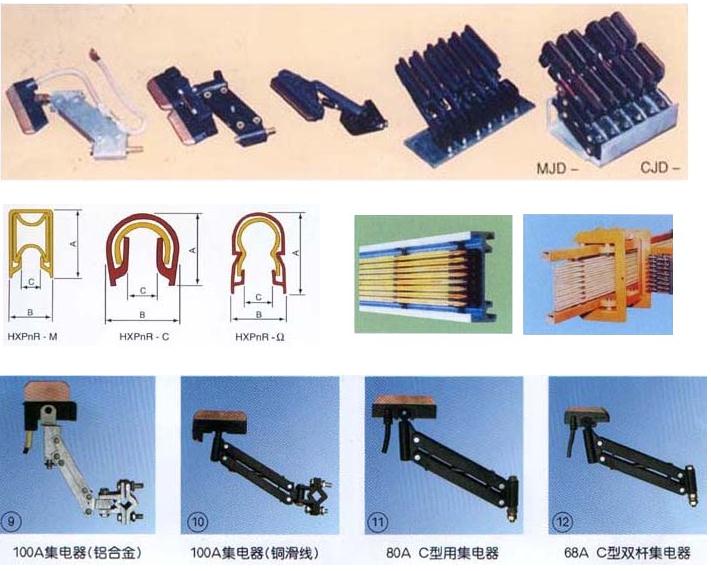

滑觸線截面尺寸Busbar size (mm)
載流（A）
Curre（A）

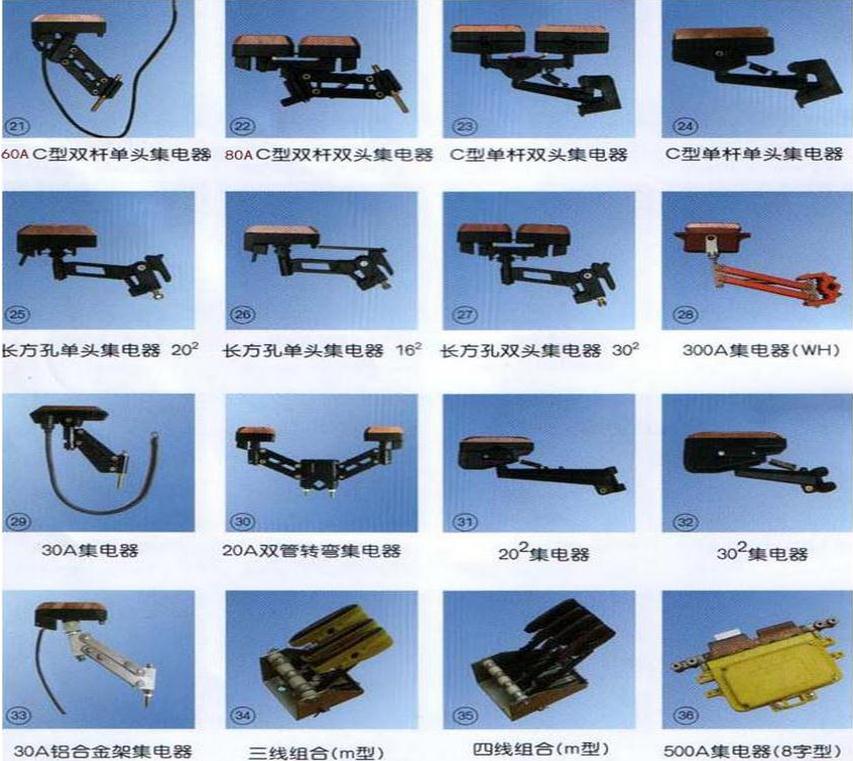

適配外置式集電器
Suitable current collector
A
B
C
HXPnR-M-100
15.2
9.6
3.8
100
MJD-100-M1.MJD100-M2
HXPnR-C-120
15.8
14.8
5.4
120
MJD-120-C1.MJD120-C2
HXPnR-Ω-100
17.8
12
6.1
100
MJD-100- Ω
注：1、滑觸線標準長度：4m。2、HXPnR-M、HXPnR-C及HXPnR-Ω性能相同，幾何形狀不同。
Note：1、Standard busbar length：4m. 2、Same performance, different dimension.
