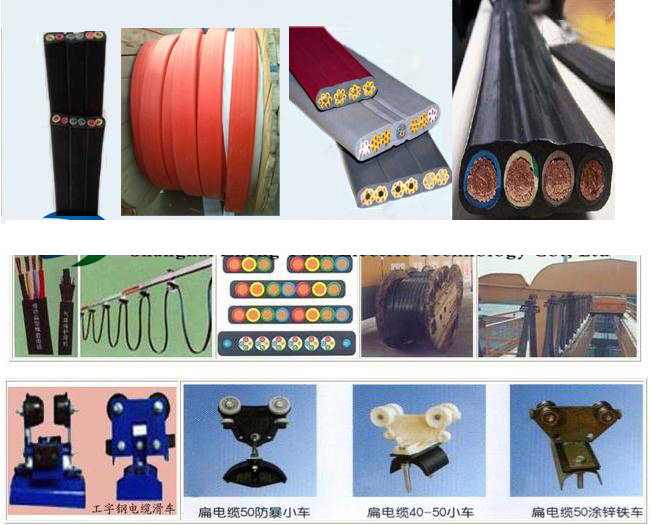

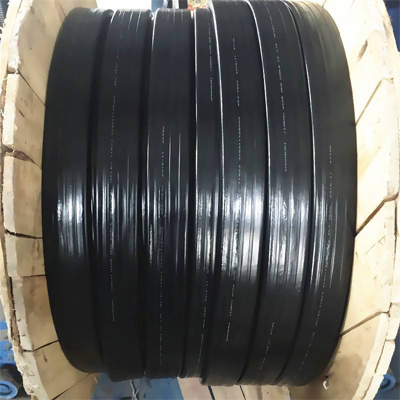

扁平橡套軟電纜是按Q1320282、AQ00-91標準組織生產，適用交流額定電壓UO/U為450V/750V及以下的移動式電器設備中。扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，如起重機械，行車，YB，YBF，YBZ三大類產品均能滿足各種場合的需要。
扁平橡套軟電纜技術規格
|
型號
|
名稱
|
主要用途
|
|
YB
|
移動扁型橡套電纜 |
作室內起重運輸機械電源線
|
|
YBF
|
非延燃性移動扁型橡套電纜 |
適用于戶外接觸油污場合，具有耐氣候性和非延燃性
|
|
YBZ
|
阻燃性扁型橡套電纜
|
同YBF具有阻燃性
|
|
規格
|
導體結構
|
電纜參考數據
|
20℃最小
絕緣電阻 MΩ |
||||
|
外徑上限
(寬度x厚度) |
近似
重量 |
20℃最大
直流電阻 |
|||||
|
芯數x截面積
|
根數/直徑
mm |
YB YBF
YBZ mm |
YB YBF
YBZ kg/mm |
不鍍錫
Ω/KM |
鍍錫
Ω/KM |
YB
YBF |
YBZ
|
|
3X4
|
56/0.30
|
19.6X8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3X6
|
84/0.30
|
22.0X9.9
|
380
|
3.30
|
3.39
|
||
|
3X10
|
84/0.40
|
27.5X12.0
|
615
|
1.91
|
1.95
|
||
|
3X16
|
126/0.40
|
31.1X13.3
|
830
|
1.21
|
1.24
|
||
|
3X25
|
196/0.40
|
38.3X15.8
|
1230
|
0.78
|
0.795
|
||
|
3X35
|
276/0.40
|
42.8X17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3X50
|
396/0.40
|
49.2X20.0
|
2205
|
0.386
|
0.393
|
||
|
3X70
|
360/0.50
|
55.6X22.5
|
2965
|
0.272
|
0.277
|
||
|
3X4+2X1
|
56/0.30+32/0.20
|
25X8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3X6+2X1
|
84/0.30+32/0.20
|
30X12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3X6+2X1.5
|
84/0.30+30/0.25
|
30X12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6X2.5+6X1.5
|
49/0.25+30/0.25
|
35X15
|
900
|
7.98
|
8.05
|
50
|
400
|
|
3X4+4X2.5
|
56/0.30+49/0.25
|
32X9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3X25+1X10
|
196/0.40+84/0.40
|
53X18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3X16+1X10
|
126/0.40+84/0.30
|
43X15
|
1200
|
1.20
|
1.27
|
50
|
400
|
|
3X35+1X10
|
276/0.40+84/0.40
|
61X21
|
2500
|
0.554
|
0.56
|
40
|
300
|
|
3X50+1X10
|
396/0.40+84/0.40
|
65X24
|
3200
|
0.386
|
0.392
|
40
|
300
|
志力公司可以為您定制各種規格型號的扁平橡套軟電纜，歡迎您來電：0514-88771811、17751333616咨詢、選購。
