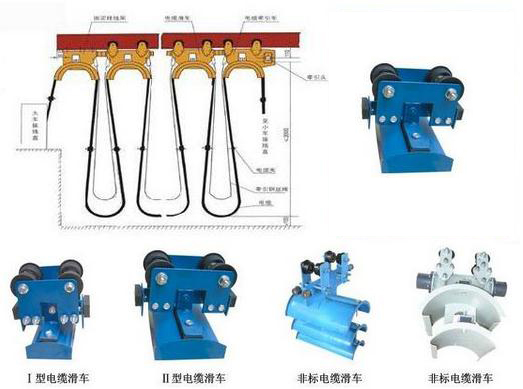

ZLGHC型工字鋼電纜滑車系列為起重機小車供電的一種導電形式。它有走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與電纜滑車同步，從而實現小車供電的目的。
ZLGHC型工字鋼電纜滑車系列分為中載荷型、重載荷型和輕載荷型，因此滑車行走輪為Φ80、Φ63、Φ50的三種。承載能力<50~150kg，每類按托板層數分為單層、雙層、三層，每類中有三種形式。首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車，該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號，如用戶采用12#、14#、16#或更大號數工字鋼，可在訂貨時注明，本公司可成套供貨。
?
?

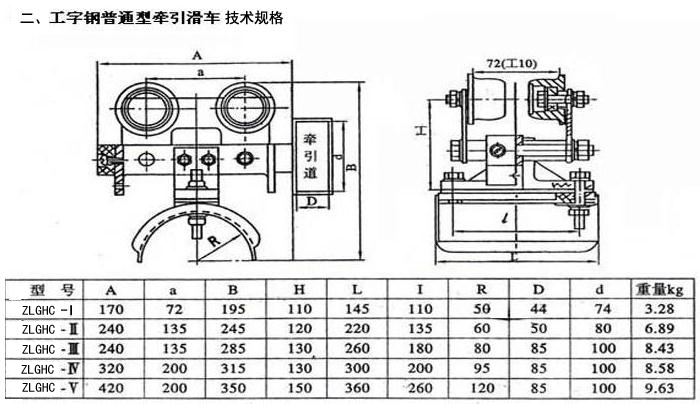

一、工字鋼電纜滑車規格參數
|
型號 |
A |
a |
B |
I |
L |
l |
R |
重量kg |
|
ZLGHC-Ⅰ10# |
170 |
72 |
195 |
110 |
145 |
110 |
50 |
2.84 |
|
ZLGHC-Ⅱ10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
5.88 |
|
ZLGHC-Ⅲ10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
7.09 |
|
ZLGHC-Ⅳ10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
7.33 |
|
ZLGHC-Ⅴ10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
8.35 |
三、工字鋼電纜滑車安裝說明
1、固定掛線架安裝好后，后邊應焊一擋鐵。
2、調整牽引頭，使小車在整個行程中不碰牽引孔的上下邊緣為好。
3、電纜長度為起重機跨度的1.2倍加8米。
4、調整牽引鋼絲繩，使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
5、當電纜直徑不等時，電纜夾間墊以軟橡皮，使其外徑基 本相同，以便將電纜夾緊。
6、布電纜時，應考慮兩面電纜托板受力均衡。
7、當電纜滑車為二層、三層時，要求相同。
8、滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造。 非標滑車按圖紙加工制作。
四、附：常規工字鋼規格表
