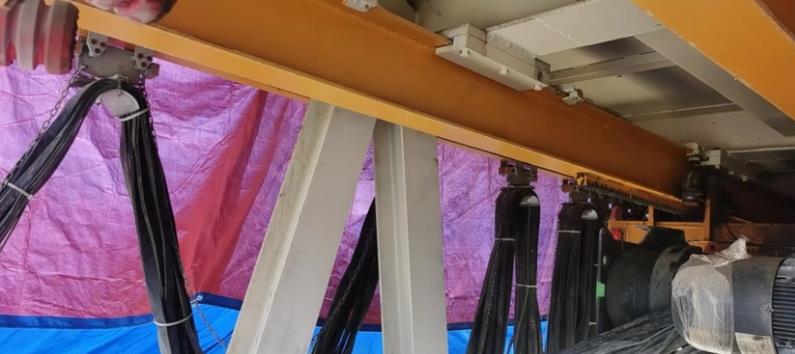

工字鋼電纜滑車現場正確安裝示意圖

1、工字鋼滑車固定掛線架安裝好后，后邊應掛一擋板。

2、調整牽引頭，工字鋼滑車使小車在整個行程中不碰牽引孔的上下邊緣為好。

3、電纜長度為起重機跨度的1.2倍加8米。

4、調整牽引鋼絲繩，工字鋼滑車使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。

5、工字鋼滑車當電纜直徑不等時，電纜夾間應墊以軟橡皮， 使其外徑基本相同，以便將電纜夾緊。

6、布電纜時，應考慮兩面電纜托板受力均衡。

7、當電纜滑車為二層，三層時，要求相同。

8、工字鋼滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非標滑車按圖紙加工制作

HC型工字鋼滑車系列為起重機小車供電的一種導電形式，工字鋼滑車由走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與電纜滑車同步，從而實現小車供電目的。

HC系列工字鋼滑車分為中載荷型、重載荷型、和輕載荷型，工字鋼滑車因此滑車走輪為Ф80、Ф63、Ф50的三種，承載能力≤50∽150kg，每類按托板層數分為單層、雙層、三層，每類中有三種形式，工字鋼滑車首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車
