講解鋼體滑觸線在運用中的連接

本產品由梯型銅棒和槽鋼或由“T"型銅排和槽型鋁結合相構成。用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。本產品有如下特點：

    1、運行可靠，絕不發生電源中斷故障。

    2、可使用于高溫、高粉塵、高腐蝕氣體等惡劣環境。

    3、機械強度大、不易彎曲變形，能耐受大的短路電流。

    4、可根據用戶需要設定載流量，可達3000A以上，電壓等級可達到5KV以上。

    5、采用銅或銅鋁導體，可大幅度降低導線電能損耗。

    6、添加輔助電纜后，可組成低阻抗滑觸線、導線阻抗成倍降低。

    7、布線可在上部或下部滑觸。

    8、JGH-“I"型滑觸線更有散熱面大，結構緊湊簡單，安裝維修方便等優點。

鋼體滑觸線的連接

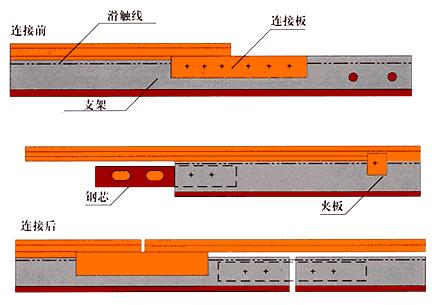

    滑觸線的連接如下圖所示：

    連接時，將兩段支架，通過內部的鋼芯用螺栓連接，銅導體則用二塊長夾板、夾緊在支架上，為了防止剛體因溫度變化引起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表：

工作場地的周圍溫度 30°C 40°C 60°C 70°C

間隙尺寸 3-5mm 5-7mm 7-9mm 10-15mm

    予留間隙的尺寸跟安裝時的環境溫度有關，一般冬季安裝時取高值，夏天安裝時取低值。
