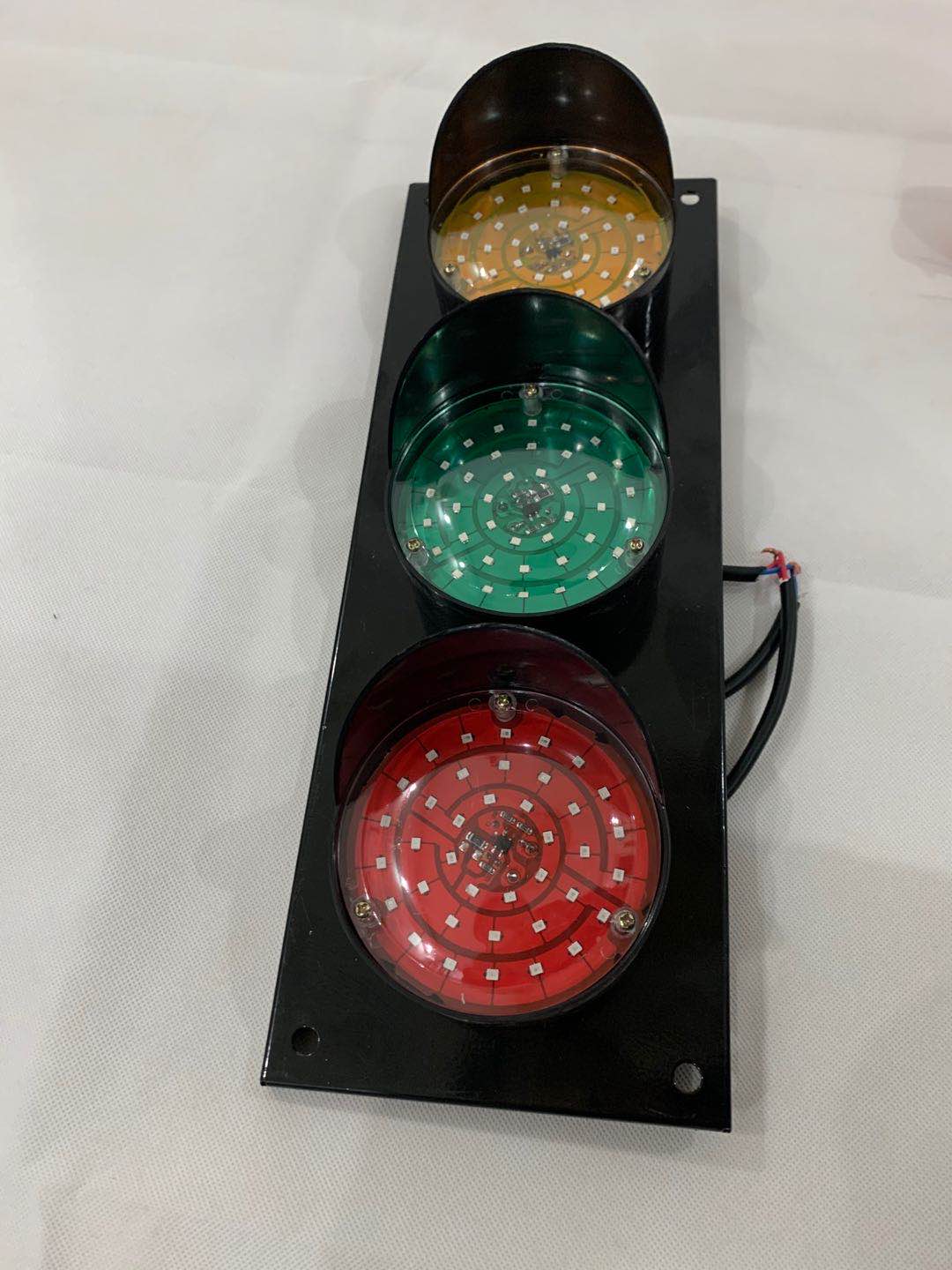

滑觸線指示燈應用及設計說明

滑觸線指示燈也稱為LED三色指示燈，有紅，黃，綠三種顏色，滑線指示燈根據電流有，220V,380V,3KV，主要分類依據是燈的直徑大小，常用規格型號：ABC-HCX-100,ABC-HCX-150,ABC-HCX-50,其中以ABC-HCX-100使用多，性價比高，還有一些特殊型號的指示燈，如要求燈的直徑加大，在戶外使用，高壓環境使用等，需要專門訂做。

行車滑觸線電源指示燈技術指標:

電壓:220V/AC380V/AC 3000V/AC +25/-15%50-60HZ

功率:20W、10W、5W、

工作溫度:-40-70攝氏度

濕度:10%-90%

壽命:≥80000小時

燈面直徑:150mm  100mm  50mm

可視角:>30度

可視距離:>600m

行車滑觸線電源指示燈外殼用冷軋板加工而成,表面采用靜電噴塑外表光滑明亮,具有耐腐蝕壽命長等特點。發光體采用直徑50MM的線路板,上面用10個直徑10MM的高亮度發光二極管并聯而成,可以保證在單個管發生故障時不影響整體正常發光, 單個亮度可以達到8仟到兩萬MCD(普通管為1000-3000)。電路設計采用恒壓恒流設計,保證發光管的壽命為100000小時,電源變壓器設計在考慮到工廠電壓波動大,電網干擾多而采用特制變壓器,可減少電網對信號燈的沖擊大大的提高了燈具的使用壽命。

接線方式: 為了方便現場安裝滑觸線LED指示燈采用兩種電壓輸入方式,分別是220V和380V其具體接法可以參照指示燈內的接線圖。
